ASA 5512 ACL 无效分析

　　ASA 5512 ACL 无效分析案例：

ASA 5512 ACL 无效分析

　　内网 gi 0/0 192.168.60.2

　　公网 gi 0/5 xxx.xxx.xxx.xxx

　　ASA 5512 9.1

　　需求：

　　将公网 xxx.xxx.xxx.xxx:3389 映射到内网 192.168.60.2:3389

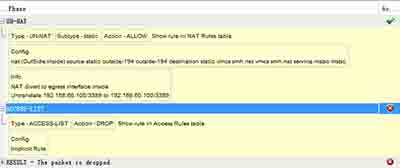

　　通过package-trace工具测试的结果如下：

　　请见截图

　　日志显示如下：

　　Deny IP spoof from (42.62.95.194) to 192.168.60.100 on interface OutSide

　　问题：

　　1.根据日志及测试工具结果，判断是被ACL deny了，但是为什么呢?因为我的ACL配置有错误吗?还是因为我的ACL没有生效?

　　2.我在公网PC上 telnet 防火墙80端口，则会出现请求被deny的日志，这是没问题。而我telnet 3389或其他端口，FW日志没有任何显示，就貌似没有请求过来，这是为什么呢?

　　ASA Version 9.1(2)

　　hostname ciscoasa

　　domain-name smh.net

　　enable password pLSOnxkiiRfoCrRc encrypted

　　names

　　ip local pool VPN 192.168.60.240-192.168.60.250 mask 255.255.255.0

　　interface GigabitEthernet0/0

　　nameif inside

　　security-level 90

　　ip address 192.168.60.2 255.255.255.0

　　interface GigabitEthernet0/1

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　interface GigabitEthernet0/2

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　interface GigabitEthernet0/3

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　interface GigabitEthernet0/4

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　interface GigabitEthernet0/5

　　nameif OutSide

　　security-level 100

　　ip address 42.62.95.194 255.255.255.240

　　interface Management0/0

　　management-only

　　nameif management

　　security-level 100

　　ip address 192.168.1.1 255.255.255.0

　　boot system disk0:/asa912-smp-k8.bin

　　ftp mode passive

　　clock timezone CST 8

　　dns domain-lookup inside

　　dns domain-lookup OutSide

　　dns server-group DefaultDNS

　　name-server 211.98.2.4

　　domain-name smh.net

　　object service ssh_7722

　　service tcp source eq 7722 destination eq 7722

　　object network vmcs.smh.net

　　host 192.168.60.100

　　object service mstsc

　　service tcp source eq 3389 destination eq 3389

　　object network outside-194

　　host 42.62.95.194

　　object network In

　　object service http

　　service tcp source eq www destination eq www

　　object network outside-195

　　host 42.62.95.195

　　object network inside-network

　　subnet 192.168.60.0 255.255.255.0

　　object-group protocol TCPUDP

　　protocol-object udp

　　protocol-object tcp

　　object-group-search access-control

　　access-list OutSide_access_in extended permit object mstsc any any log debugging

　　access-list inside_access_in extended permit object mstsc any any log debugging

　　access-list inside_access_in extended permit object-group TCPUDP object vmcs.smh.net any eq domain

　　pager lines 24

　　logging enable

　　logging asdm informational

　　mtu inside 1500

　　mtu OutSide 1500

　　mtu management 1500

　　icmp unreachable rate-limit 1 burst-size 1

　　asdm image disk0:/asdm-713.bin

　　no asdm history enable

　　arp timeout 14400

　　no arp permit-nonconnected

　　nat (OutSide,inside) source static outside-194 outside-194 destination static vmcs.smh.net vmcs.smh.net

　　service mstsc mstsc

　　access-group inside_access_in in interface inside

　　access-group OutSide_access_in in interface OutSide

　　route OutSide 0.0.0.0 0.0.0.0 42.62.95.193 1

　　timeout xlate 3:00:00

　　timeout pat-xlate 0:00:30

　　timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02

　　timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00

　　timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00

　　timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute

　　timeout tcp-proxy-reassembly 0:01:00

　　timeout floating-conn 0:00:00

　　dynamic-access-policy-record DfltAccessPolicy

　　user-identity default-domain LOCAL

　　aaa authentication telnet console LOCAL

　　http server enable

　　http 192.168.1.0 255.255.255.0 management

　　http 0.0.0.0 0.0.0.0 inside

　　http 0.0.0.0 0.0.0.0 OutSide

　　no snmp-server locations

　　no snmp-server contact

　　snmp-server enable traps snmp authentication linkup linkdown coldstart warmstart

　　crypto ipsec ikev2 ipsec-proposal DES

　　protocol esp encryption des
